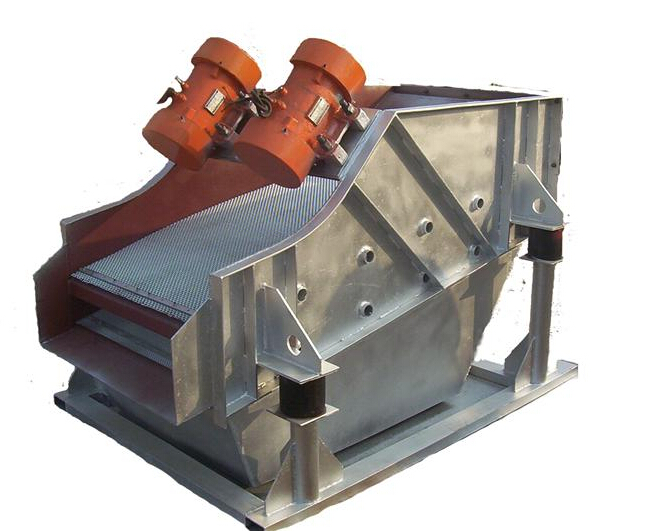

重型直線橢圓振動篩簡介
ZSG系列重型直線橢圓振動篩（礦用重型振動篩）是一種新型、高效的篩分設備，ZSG系列重型直線橢圓振動篩主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。 型號 生產能力(t/h) 篩面面積(㎡) 粒度結構(mm) 電機型號 功率 ZSG09-18 50~100 1.62 ≤120 YZO-20-6 1.5×2 ZSG09-24 50~100 2.16 ≤120 YZO-20-6 1.5×2 ZSG09-30 50~100 2.70 ≤120 YZO-20-6 1.5×2 ZSG10-20 50~100 2.00 ≤150 YZO-20-6 1.5×2 ZSG10-24 50~100 2.40 ≤150 YZO-20-6 1.5×2 ZSG10-30 50~100 3.00 ≤150 YZO-25-6 1.8×2 ZSG12-24 80~200 3.60 ≤150 YZO-30-6 2.2×2 ZSG12-30 80~200 3.60 ≤150 YZO-40-6 3.0×2 ZSG15-30 120~300 4.50 ≤150 YZO-50-6 3.7×2 ZSG15-36 120~300 5.40 ≤150 YZO-75-6 5.5×2 ZSG15-40 120~300 6.00 ≤150 YZO-75-6 5.5×2
重型直線篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點；重型直線篩適用于燒結炭、自然礦、焦炭及磨料磨具、化工原料等粉粒物料的高效能篩分，以及脫水、脫介、選煤作業，ZSG系列重型直線篩（礦用重型振動篩）現已廣泛應用于冶金、礦山、煤炭、建材、化工、醫藥、磨料、糧食等作業。
ZSG系列重型直線篩(礦用振動篩)主要特點
1、體積小,篩分能力大；
2、重量輕,便于安裝及工藝布置；
3、能耗少,可節約大量能源；
4、價格低,備件量極少；
5、結構簡單,造型美觀；
6、篩網由小塊拼裝,且更換極為簡便。
ZSG系列重型直線篩(礦用振動篩)工作原理和結構
ZSG系列重型直線篩篩箱依靠兩臺相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。本機由篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。本系列篩機采用高性能、高壽命的 振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩振動電機安裝方式可分為上振式和下振式，減振器安裝方法可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
主要技術參數
